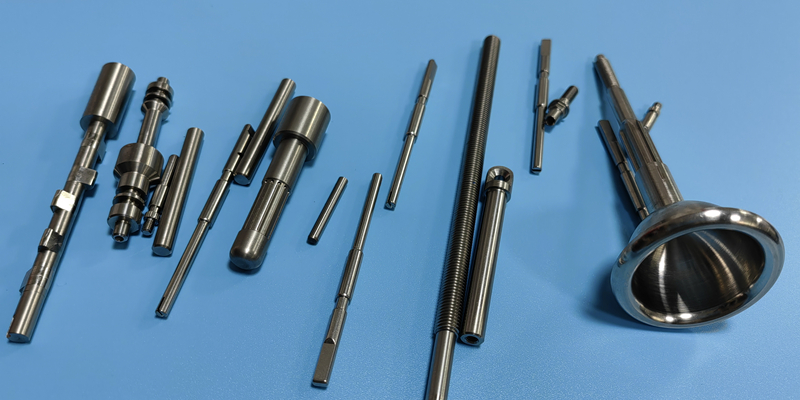

Полное руководство по швейцарской обработке

Швейцарская обработка, известная своей точностью и эффективностью, опирается на ряд фундаментальных принципов и методов. Понимание этих основ необходимо для понимания тонкостей процесса швейцарской обработки. Давайте рассмотрим ключевые элементы, составляющие основу этого прецизионного метода производства:

1. Направляющая втулка и поддержка заготовки:

Назначение: Направляющая втулка — это критически важный компонент, обеспечивающий поддержку и устойчивость заготовки во время обработки.

Функция: Расположенная вблизи режущих инструментов, направляющая втулка минимизирует вибрации и отклонения, обеспечивая стабильность заготовки для точной обработки.

Преимущества: Этот механизм поддержки позволяет обрабатывать длинные и тонкие детали с высокой точностью, что отличает швейцарскую обработку от других методов.

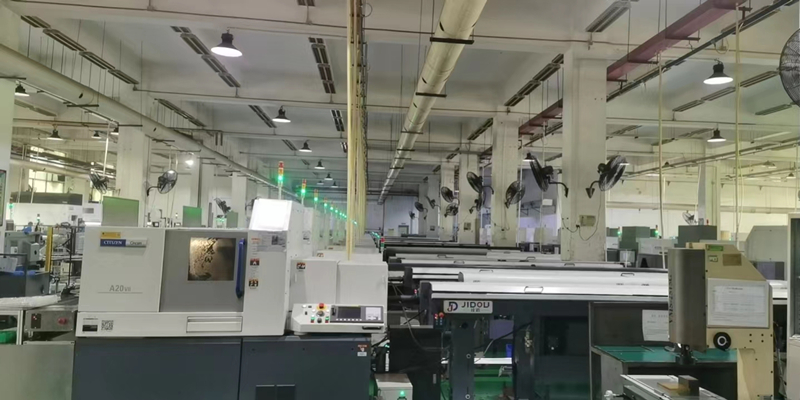

2. Скользящие шпиндельные бабки для управления инструментом:

Назначение: Токарные станки швейцарского типа имеют скользящие шпиндельные бабки, обеспечивающие точное управление движением режущих инструментов.

Функция: Скользящая шпиндельная бабка обеспечивает радиальное и осевое перемещение инструментов, позволяя создавать сложные элементы с высокой точностью.

Преимущества: Такое управляемое движение необходимо для достижения жестких допусков и одновременной обработки под несколькими углами, что способствует повышению эффективности.

3. Одновременная обработка:

Назначение: Одновременная обработка — отличительная особенность швейцарской обработки, повышающая эффективность.

Функция: Несколько режущих инструментов могут одновременно взаимодействовать с заготовкой, позволяя создавать сложные геометрии за одну установку.

Преимущества: Сокращение времени цикла, повышение производительности и возможность изготавливать сложные детали с меньшим количеством этапов обработки.

4. Программирование ЧПУ:

Назначение: Технология числового программного управления (ЧПУ) составляет основу швейцарской обработки.

Функция: Программирование ЧПУ включает создание подробных инструкций, которые управляют движениями режущих инструментов, вращением заготовки и другими параметрами.

Преимущества: Точное управление движениями инструмента, повторяемость операций обработки и адаптируемость для сложных геометрий.

5. Прецизионные измерительные инструменты:

Назначение: Контроль качества имеет первостепенное значение при швейцарской обработке.

Функция: Прецизионные измерительные инструменты, такие как микрометры и калибры, используются для проверки размеров и допусков на протяжении всего процесса обработки.

Преимущества: Обеспечивает соответствие готовых деталей строгим спецификациям, поддерживая высочайший уровень точности.

6. Универсальность материалов:

Назначение: Швейцарская обработка адаптируется к широкому спектру материалов.

Функция: Процесс подходит для таких материалов, как металлы (алюминий, титан) и пластики, демонстрируя свою универсальность.

Преимущества: Позволяет производителям работать с различными материалами в зависимости от требований конечного продукта.

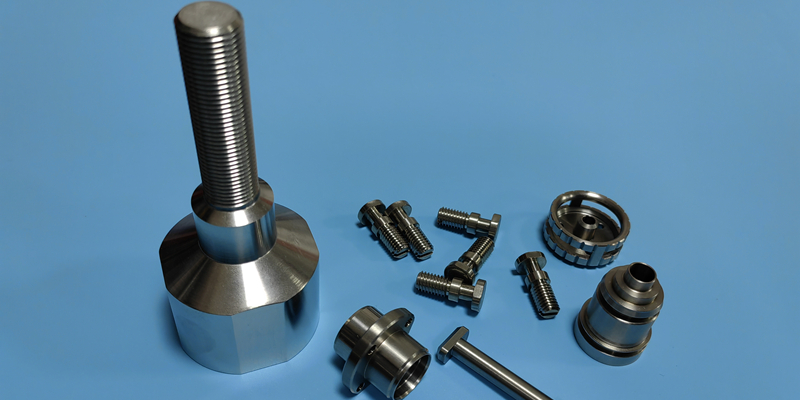

7. Эффективность при крупносерийном производстве:

Назначение: Швейцарская обработка известна своей эффективностью, особенно при крупносерийном производстве.

Функция: Быстрая смена инструмента, одновременная обработка и минимальное время наладки способствуют оптимизации производственных процессов.

Преимущества: Идеально подходит для отраслей, требующих больших объемов прецизионных деталей, таких как автомобилестроение и электроника.

8. Акцент на точности и стабильности:

Назначение: Главная цель швейцарской обработки — достижение непревзойденной точности.

Функция: Точность поддерживается за счет тесного взаимодействия направляющих втулок, скользящих шпиндельных бабок и систем ЧПУ, обеспечивающих стабильность на протяжении всего процесса обработки.

Преимущества: Результатом являются детали с жесткими допусками, идеально подходящие для применений, где точность имеет решающее значение.

Основы швейцарской обработки вращаются вокруг синергии направляющих втулок, скользящих шпиндельных бабок, одновременной обработки, программирования ЧПУ, прецизионных измерительных инструментов, универсальности материалов и неустанного акцента на точности и стабильности. Эти элементы работают в гармонии, чтобы производить высококачественные сложные детали с непревзойденной точностью.

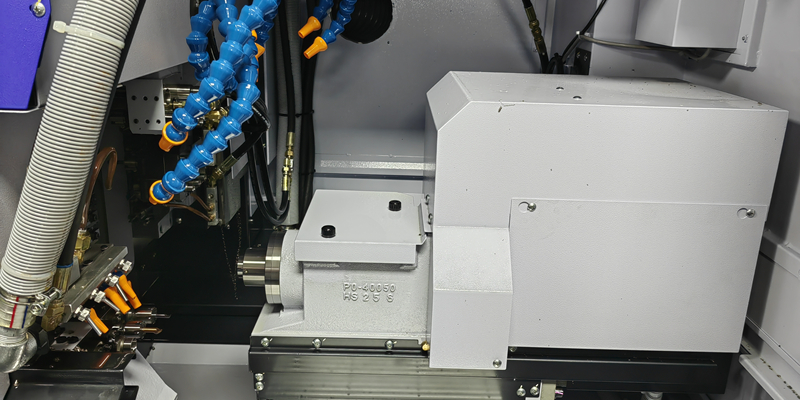

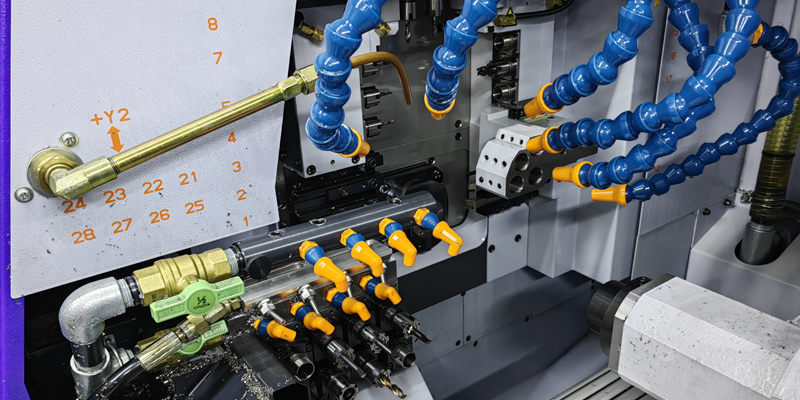

Швейцарская обработка (Swiss Machining) — это сложный производственный процесс, который опирается на ряд тщательно скоординированных шагов и механизмов для производства сложных деталей с непревзойденной точностью. Давайте рассмотрим подробный процесс и механизмы, которые выделяют швейцарскую обработку в мире прецизионного производства:

1. Подготовка заготовки:

• Процесс начинается с закрепления длинного прутка или проволоки из сырья в станке.

• Материал подается через направляющую втулку, которая поддерживает и стабилизирует заготовку во время обработки.

2. Программирование ЧПУ:

Процесс:

• Технология числового программного управления (ЧПУ) играет центральную роль в швейцарской обработке.

• Создаются подробные инструкции в виде программы ЧПУ, которые управляют движениями режущих инструментов, вращением заготовки и другими параметрами.

Механизм:

Программирование ЧПУ обеспечивает точность движений инструментов и облегчает создание сложных геометрий с высокой степенью точности.

3. Движение и управление инструментом:

Процесс:

• Швейцарские токарные станки оснащены скользящими шпиндельными бабками, которые обеспечивают точное управление движением режущих инструментов.

• Инструменты движутся радиально и аксиально, создавая сложные элементы на заготовке.

Механизм:

• Скользящая шпиндельная бабка позволяет выполнять одновременную обработку под несколькими углами, что способствует эффективности и созданию сложных компонентов.

4. Удаление материала:

Процесс:

• Высокоскоростные вращающиеся режущие инструменты контролируемым образом удаляют материал с заготовки.

• Близость направляющей втулки к режущим инструментам минимизирует вибрации и отклонения.

Механизм:

• Удаление материала происходит точно и следует траекториям инструмента, запрограммированным ЧПУ, что обеспечивает жесткие допуски и сложные детали.

5. Одновременная обработка:

Процесс:

• Одной из отличительных особенностей швейцарской обработки является способность выполнять несколько операций обработки одновременно.

• Несколько режущих инструментов одновременно взаимодействуют с заготовкой.

Механизм:

• Одновременная обработка сокращает время цикла, повышает производительность и позволяет создавать сложные элементы за одну установку.

6. Универсальность в обработке материалов:

Процесс:

• Швейцарская обработка универсальна и может работать с различными материалами, включая металлы (алюминий, нержавеющую сталь, титан) и пластики.

Механизм:

• Процесс адаптируется к уникальным свойствам различных материалов, демонстрируя свою гибкость и применимость в различных отраслях промышленности.

Понимание процесса и механизмов, лежащих в основе швейцарской обработки, подчеркивает синергию передовых технологий, прецизионного инструмента и уникальной конструкции швейцарских токарных станков. Результатом является метод производства, который стабильно обеспечивает высококачественные детали со сложными элементами и жесткими допусками.

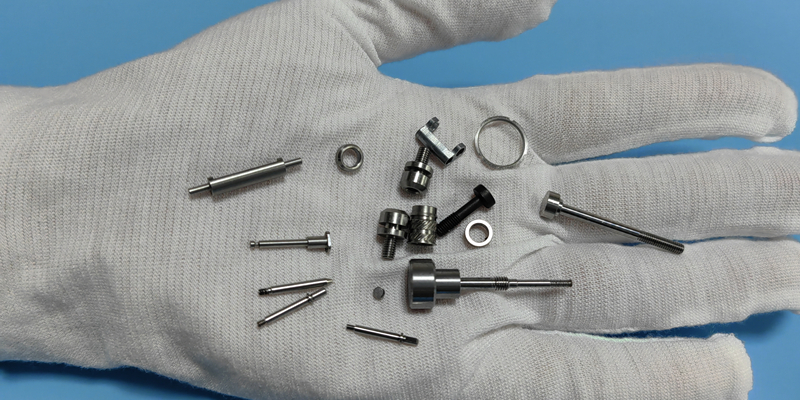

Швейцарская обработка является свидетельством точного машиностроения, опираясь на сочетание передовых технологий, специализированного оборудования и тщательных процессов. Давайте углубимся в технические аспекты, определяющие работу швейцарской обработки: от программирования ЧПУ до движения инструмента и обработки материалов:

1. Программирование ЧПУ:

Техническая деталь:

Швейцарская обработка в значительной степени опирается на технологию числового программного управления (ЧПУ).

Программа ЧПУ представляет собой набор подробных инструкций, которые определяют движения режущих инструментов, вращение заготовки и другие параметры обработки.

Значение:

Программирование ЧПУ обеспечивает точность движений инструмента, позволяя создавать сложные геометрии с жесткими допусками.

Токарные станки швейцарского типа с ЧПУ обеспечивают универсальность, необходимую для сложных и точных операций обработки.

2. Движение инструмента и управление:

Техническая деталь:

Токарные станки швейцарского типа оснащены скользящими шпиндельными бабками, которые позволяют точно контролировать движение режущих инструментов.

Инструменты перемещаются радиально и осев, что позволяет создавать сложные элементы на заготовке.

Значение:

Контролируемые движения инструмента, обеспечиваемые скользящими шпиндельными бабками, способствуют достижению жестких допусков и одновременной обработке под несколькими углами.

Траектории инструмента, управляемые ЧПУ, обеспечивают согласованность и точность каждой операции.

3. Одновременная обработка:

Техническая деталь:

Одновременная обработка — ключевая особенность, отличающая швейцарскую обработку.

Несколько режущих инструментов одновременно задействуются на заготовке, сокращая время цикла и повышая эффективность.

Значение:

Одновременная обработка позволяет производить сложные компоненты за одну установку.

Разные инструменты могут одновременно работать над различными элементами, что способствует общей скорости и эффективности процесса обработки.

4. Обработка материалов и направляющая втулка:

Техническая деталь:

Заготовка поддерживается направляющей втулкой — важнейшим компонентом швейцарской обработки.

Направляющая втулка сводит к минимуму вибрации и прогибы, обеспечивая стабильность во время обработки.

Значение:

Близость направляющей втулки к режущим инструментам позволяет точно удалять материал, что имеет решающее значение для достижения жестких допусков.

Обработка материалов оптимизируется, что позволяет обрабатывать длинные и тонкие детали с высокой точностью.

5. Инструменты точного измерения:

Техническая деталь:

Швейцарская обработка включает в себя инструменты точного измерения, такие как микрометры, концевые меры длины и оптические компараторы.

Эти инструменты используются для контроля качества в процессе и после обработки, чтобы гарантировать соответствие деталей спецификациям.

Значение:

Использование инструментов точного измерения гарантирует, что готовые детали соответствуют жестким допускам и стандартам качества.

Непрерывный мониторинг на протяжении всего процесса обеспечивает согласованность и надежность.

6. Финишные операции с ЧПУ:

Техническая деталь:

Швейцарская обработка может включать финишные операции, такие как полировка или снятие заусенцев, в той же установке с ЧПУ.

Значение:

Финишные операции с ЧПУ обеспечивают интеграцию обработки поверхности и финальной отделки без дополнительных установок.

Снижается необходимость в последующих этапах обработки, что способствует общей эффективности.

7. Адаптируемость к различным материалам:

Техническая деталь:

Швейцарская обработка демонстрирует универсальность в работе с широким спектром материалов, включая металлы, такие как алюминий, нержавеющая сталь и титан, а также пластмассы.

Значение:

Адаптируемость к различным материалам подчеркивает гибкость швейцарской обработки в различных отраслях промышленности.

Инструменты и параметры резания могут быть настроены в соответствии с конкретными свойствами каждого материала.

Понимание этих технических аспектов раскрывает тонкости швейцарской обработки, где сходятся точность, универсальность и эффективность для производства компонентов, соответствующих самым высоким стандартам точности и качества. Техническая сложность швейцарской обработки делает её краеугольным камнем современного точного производства
